QTZ010

m²

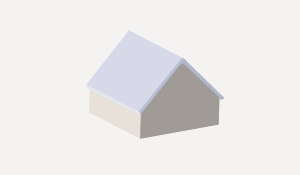

Cubierta inclinada con cobertura de zinctitanio.

119,81€

Cubierta inclinada con una pendiente media del 47%, formada por estructura portante (no incluida en este precio), film de polietileno que actúa como barrera de vapor y panel de lana de roca con resinas fenólicas, Rocdan SA-40 "DANOSA", de 40 mm de espesor como aislamiento térmico, dispuesto entre cabios de madera de 80x80 mm de sección. Cobertura compuesta por bandeja de zinctitanio, "RHEINZINK" Clic System, acabado natural, de 0,7 mm de espesor, ejecutado mediante el sistema de junta de listón a partir de material en banda de 650 mm de desarrollo, 565 mm entre ejes y juntas de 47 mm de altura, fijada mecánicamente sobre tablero OSB de virutas orientadas intercalando entre ambos una lámina de separación estructurada.

Descompuesto

Ud

Descomposición

Rend.

Precio unitario

Precio partida

mt17poa010a

m²

Film de polietileno de 0,15 mm de espesor.

1,050

0,14

0,15

mt07mee040b

m

Cabio de pino silvestre, 80x80 mm.

1,300

3,70

4,81

mt13eag023

Ud

Clavo de acero para fijación de rastrel de madera a soporte de hormigón o mortero.

10,620

0,07

0,74

mt16pdt010aa

m²

Panel de lana de roca con resinas fenólicas, Rocdan SA-40 "DANOSA", de 40 mm de espesor y resistencia térmica 1 m²K/W, según UNE-EN 13162.

1,050

13,11

13,77

mt13blm020

m²

Tablero OSB de virutas orientadas, calidad hidrófuga 3 o superior, de 22 mm de espesor.

1,050

8,00

8,40

mt13blm030

Ud

Clavo de acero para fijación de tablero de madera a soporte de madera.

12,500

0,04

0,50

mt20wwr030

m²

Lámina de separación compuesta por lámina de difusión abierta (formada por 3 capas de polipropileno) con integración de lámina de polipropileno con estructura tridimensional.

1,050

6,00

6,30

mt13ccz030g

m²

Bandeja de zinctitanio, "RHEINZINK" Clic System, acabado natural, de 0,7 mm de espesor, ejecutado mediante el sistema de junta de listón a partir de material en banda de 650 mm de desarrollo, 565 mm entre ejes y juntas de 47 mm de altura. Incluso p/p de elementos de fijación propios del sistema formados por rieles de chapa de acero galvanizado de 1 mm de espesor y 500 mm de longitud, cubrejuntas longitudinal de 60 mm de ancho, realización de juntas transversales, remates y encuentros. Con certificado TÜV-Rheinland de conformidad con el catálogo de criterios QUALITY ZINC.

1,090

63,06

68,74

mo047

h

Oficial 1ª montador de cerramientos industriales.

0,261

17,82

4,65

mo090

h

Ayudante montador de cerramientos industriales.

0,261

16,13

4,21

mo050

h

Oficial 1ª montador de aislamientos.

0,052

17,82

0,93

mo093

h

Ayudante montador de aislamientos.

0,052

16,13

0,84

%

Medios auxiliares

2,000

114,04

2,28

%

Costes indirectos

3,000

116,32

3,49

Coste de mantenimiento decenal: 39,54€ en los primeros 10 años.

Total:

119,81

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad

(1)

Obligatoriedad

(2)

Sistema

(3)

UNE-EN 13162:2009

1.9.2009

1.9.2010

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNIDAD DE OBRA QTZ010: CUBIERTA INCLINADA CON COBERTURA DE ZINCTITANIO.

CARACTERÍSTICAS TÉCNICAS

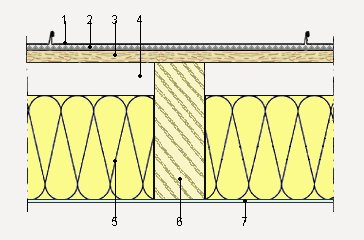

Formación de cubierta inclinada con una pendiente media del 47%, compuesta de los siguientes elementos: FORMACIÓN DE PENDIENTES: estructura portante (no incluida en este precio); BARRERA DE VAPOR: film de polietileno de 150 micras de espesor; AISLAMIENTO TÉRMICO: panel de lana de roca con resinas fenólicas, Rocdan SA-40 "DANOSA", de 40 mm de espesor y resistencia térmica 1 m²K/W, dispuesto entre cabios de madera de pino de 80x80 mm de sección y 80 cm de separación máxima entre ejes; COBERTURA: bandeja de zinctitanio, "RHEINZINK" Clic System, acabado natural, de 0,7 mm de espesor, ejecutado mediante el sistema de junta de listón a partir de material en banda de 650 mm de desarrollo, 565 mm entre ejes y juntas de 47 mm de altura fijada mecánicamente sobre tablero OSB de virutas orientadas intercalando entre ambos una lámina de separación estructurada. Incluso p/p de elementos de fijación propios del sistema formados por rieles de chapa de acero galvanizado de 1 mm de espesor y 500 mm de longitud, cubrejuntas longitudinal de 60 mm de ancho, realización de juntas transversales, remates y encuentros. Según reglas de oficio ZVSHK, detalles constructivos recomendados para cubiertas de "RHEINZINK" y recomendaciones del manual "RHEINZINK - Cubiertas en técnica de engatillado".

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie del faldón medida en verdadera magnitud, según documentación gráfica de Proyecto, sin tener en cuenta el solape correspondiente de las bandejas. Incluyendo formación de cumbreras, limatesas, aleros y bordes libres. No se incluyen formación de limahoyas, aleros decorativos ni encuentros de faldones con paramentos verticales, chimeneas, ventanas o conductos de ventilación.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

No se recibirán ni apoyarán sobre la cubierta elementos que pudieran dañarla o dificultar su desagüe.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto, sin tener en cuenta el solape correspondiente de la teja. Incluyendo formación de cumbreras, limatesas, aleros y bordes libres. No se incluyen formación de limahoyas, aleros decorativos ni encuentros de faldones con paramentos verticales, chimeneas, ventanas o conductos de ventilación.

Código LER

Residuos generados

Peso (kg)

Volumen (l)

17 02 01

Madera.

14,188

12,898

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,436

0,727

17 04 07

Metales mezclados.

0,439

0,293

Residuos generados:

15,063

13,918

17 02 03

Plástico.

0,078

0,130

17 02 01

Madera.

0,520

0,473

Envases:

0,598

0,603

Total residuos:

15,661

14,520
